Christ冻干机多型号说明书（一）

技术文章 2024-10-08 11:18:48

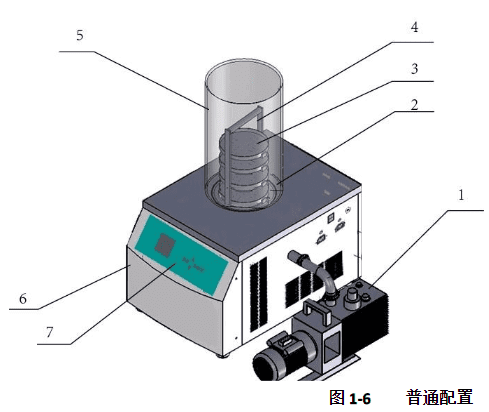

Christ冻干机普通型说明书
1.真空泵2、密封圈3、物料盘4、干燥架 5、有机玻璃筒6、主机7、控制（显示》面板7、主机

（1）将预冻架从冷阱中取出；
（2)将预冻好的物料取出放到干燥架上；
（3）将干燥架放到冷阱上面，如图所示；
（4)检查密封圈完好且无杂物的前提下，罩上“有机玻璃筒”；
（5）顺时针旋紧放水阀；
（6)打开真空泵、打开真空计。真空度下降，一般干燥过程中真空度值<20pa即为正常
（7）干燥结束后，先打开“放水（进气）阀”再关闭“真空泵”。取下有机玻璃筒，收集干燥物。
（8)关闭“放林（进你）阀，设备进行化霜，化霜结束后打开“放水（进气）阀”排水，将设备指净。
（9）真空泵不工作时请盖上排气孔，以防灰尘进入。
注：
a、在整个干燥过程制冷机不得关闭；
b、因物质特性差异，干燥及预冻时间有差异。

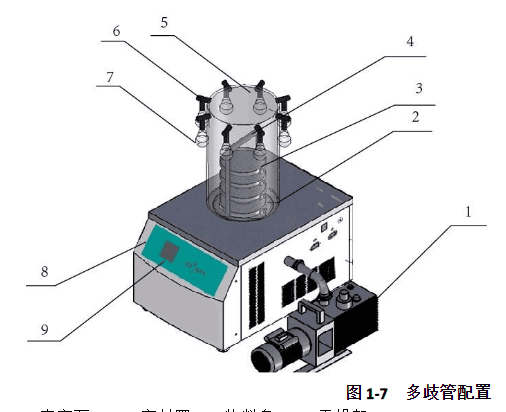

Christ冻干机多歧型说明书

1.真空泵2、密封图3、物料盘4、干燥架 5、有机玻璃筒6、烧瓶7、多歧管接头8、主机9、控制(显示）面板

（1）将预冻架从冷阱中取出：
（2）将预冻好的物料取出放到干燥架上；
（3）将干燥架放到冷阱上面，如图所示；
（4）检查密封圈完好且无杂物的前提下，罩上“有机玻璃筒”；
（5）顺时针旋紧放水阀；
（6)打开“真空泵”、打开“真空计”。真空度下降，一般干燥过程中真空度值<20pa即为正常。
（7）将烧瓶逐个挂上，并打开多歧管阀；烧瓶内物质干燥后关闭多歧管阀，取下烧瓶。
（8)干爆结束后，先打开“放水（进气）阀”再关闭真空泵。取下有机玻璃罩，收编干燥物。
（9）关闭“放水（进气）阀”，设备进行化霜，化霜结束后打开“放水（进气）阀”排水，将设备擦拭干
净。
（10）真空源不工作时请盖上排气孔，以防灰尘进入。
注：
a、在整个干燥过程制冷机不得关闭；
b、因物质特性差异，干燥及预冻时间有差异。

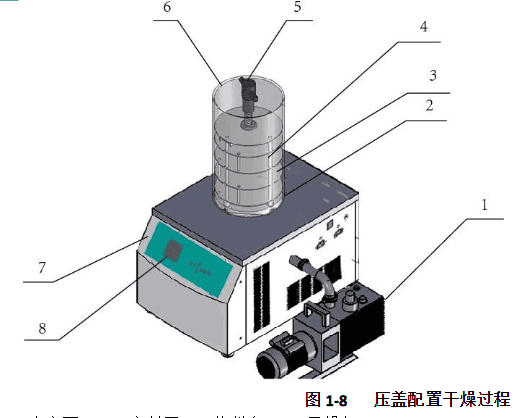

Christ冻干机压盖型说明书

1.真空泵2、密封圈3、物料盘4、干燥架 5、压盖手柄6.有机玻璃筒7、主机8、控制（显示）面板

(1)将预冻架从冷阱中取出；
（2）将预冻好的物料取出放到干燥架上：
（3）将压盖干燥架放到冷阱上，如图所示；
（4)检查好密封圈完好无损且无杂物的前提下，罩上“有机玻璃罩；
（5）顺时针旋紧放水阀；
（6）打开真空泵、打开真空计。真空度下降，一般干燥过程中真空度值<20pa即为正常。
（7）干燥结束后，先打开放水（进气）阀再关闭真空泵（若需要压西林瓶则顺时针转动压盖手柄，将瓶塞
压好后放气）。取下有机玻璃
罩，收集干燥物。
(8)关闭放水（进气）阀，设备进行化霜，化霜结束后打开放水（进气）阀排水，将设备擦拭干净
（9）真空泵不工作时请盖上排气孔，以防灰尘进入。
注：
a、在整个干燥过程制冷机不得关闭；
b、因物质特性差异，干燥及预冻时间有差异。
